Transformador combinado de tipo caja americana

Esta serie está diseñada para mejorar la seguridad y la adaptabilidad, lo que permite el uso de aceite aislante de alto punto de encendido para cumplir con los requisitos de aplicación específicos o especiales. Su diseño compacto reduce efectivamente la huella, facilitando la implementación flexible en varios lugares.
En términos de configuración funcional, la serie S12-CZB (1) integra el interruptor de carga de alto voltaje y el fusible, proporcionando funciones de protección esenciales para equipos eléctricos. Además, la distribución de bajo voltaje, la medición y los dispositivos de compensación se pueden configurar de manera flexible de acuerdo con las necesidades específicas del usuario, ofreciendo una solución de potencia integral.

Con respecto al rendimiento eléctrico, el transformador combinado de la serie S12-CZB (1) ofrece una amplia gama de capacidades nominal, que cubre especificaciones de 50kVA a 1600kVA, y es adaptable a varios voltajes del sistema, como 6kV, 6.3kV, 6.6kV, 10kV, 10.5kV y 11kV. El lado de alto voltaje presenta un rango de tapping de ± 5% o ± 2 × 2.5%. Su voltaje de resistencia de frecuencia de potencia es de 25 kV/1 minuto para la clase de 6kV y 35kV/1 minuto para la clase de 10kV; El voltaje de resistencia del impulso del rayo es de 60 kV (onda completa) para la clase de 6kV y 75kV (onda completa) para la clase de 10 kV, con voltajes de impulso de onda picada de 65kV y 85kV respectivamente. El fusible de protección de respaldo tiene una capacidad de ruptura de 50Ka, y el interruptor de carga está disponible en corrientes nominal de 300A y 600A, con una corriente de estabilidad térmica de 12ka o 16ka y una corriente de estabilidad dinámica de 30ka o 40ka.

Operacionalmente y ambientalmente, el producto es capaz de funcionar normalmente en temperaturas ambientales que van desde -25 ℃ a 40 ℃, con la temperatura superior del aceite que generalmente permanece por debajo de 85 ℃. El nivel de ruido se mantiene a menos de 50dB. Esta serie ha sido ampliamente adoptada en diversas aplicaciones de distribución de energía, incluidas áreas residenciales, instalaciones públicas y empresas industriales y mineras.

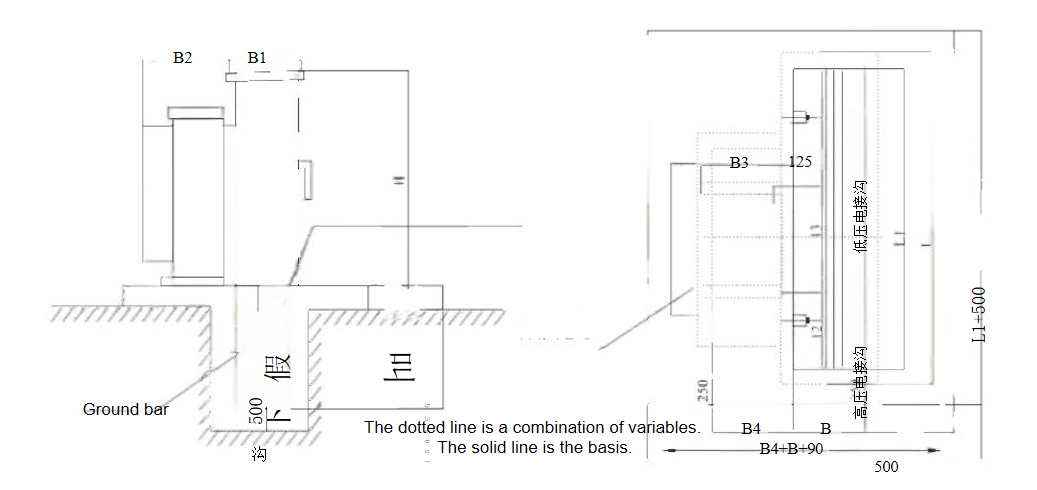

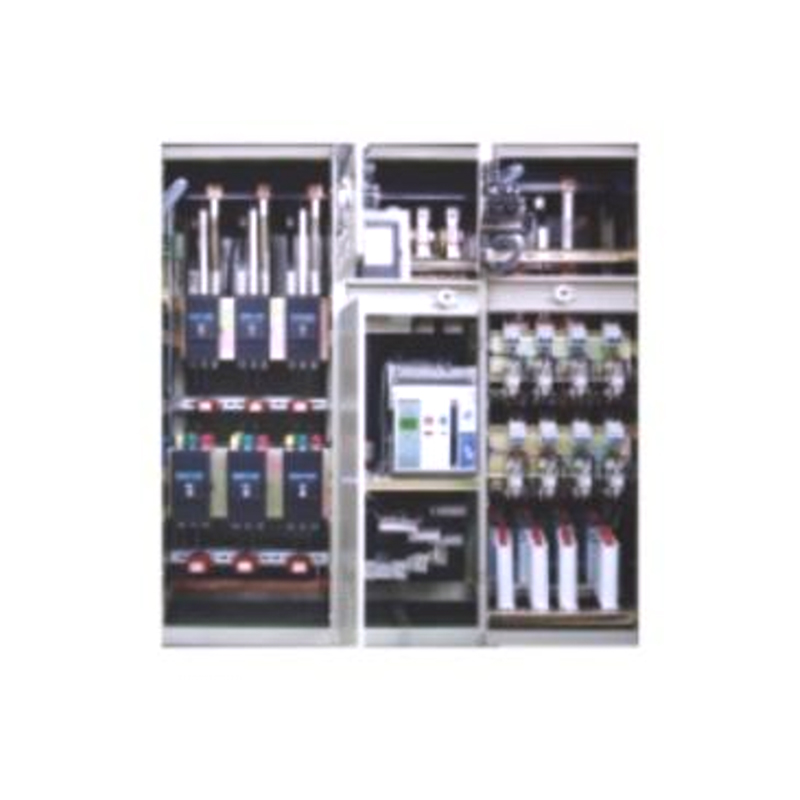

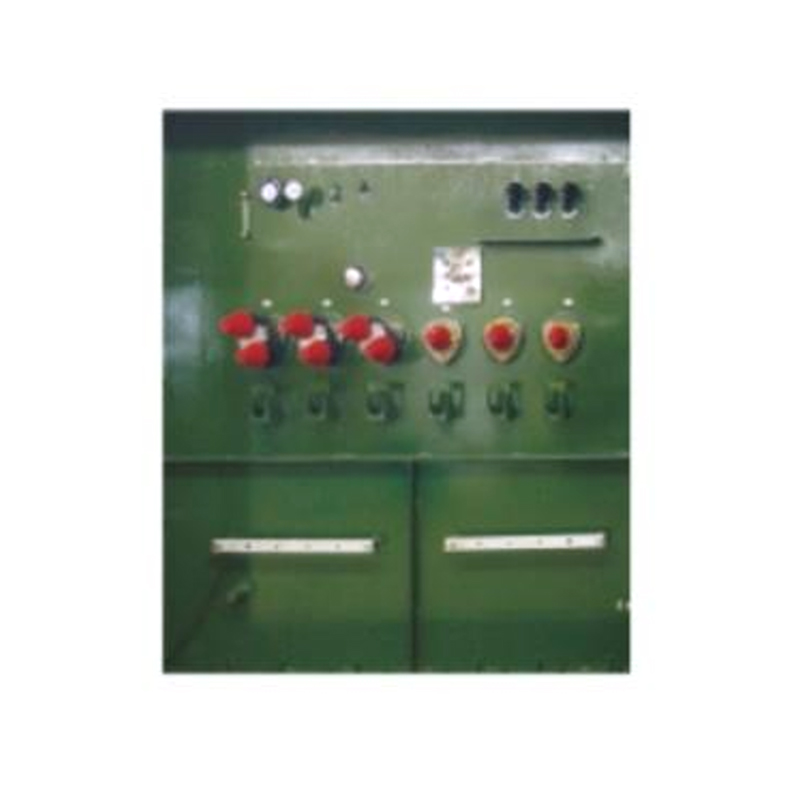

Diseño de la estructura del transformador de caja
