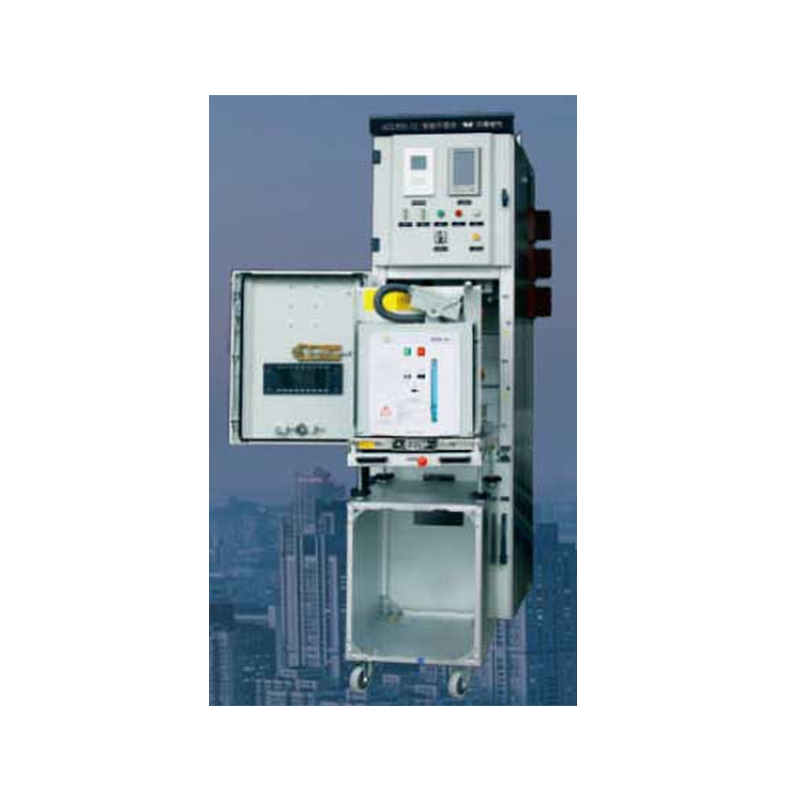

Agarra de interruptores de metal con montaje de metal montado en el centro miniaturizado

Este equipo incorpora un sistema de monitoreo de condición en tiempo real inteligente de voltaje medio, que evalúa rápidamente el estado operativo del interruptor de circuito y la aparición e identifica las ubicaciones de defectos. Esta capacidad ayuda a reducir las pruebas y mantenimiento prematuro o innecesario de salida de energía, minimizando así la carga de trabajo de mantenimiento y los costos de reparación, y mejorando la naturaleza dirigida de las inspecciones. En última instancia, esto mejora significativamente la confiabilidad y la eficiencia económica del sistema de energía.

El AZS 650i-12 presenta un diseño miniaturizado con dimensiones de 650 mm de ancho, 1450 mm de profundidad y 2320 mm de altura, con un peso que no exceda de 700 kg. Sus principales parámetros técnicos incluyen un voltaje nominal de 12kV y una frecuencia nominal de 50Hz. El nivel de aislamiento nominal es de 42 kV/48kV (puerto de aislamiento) para voltaje de soporte de frecuencia de potencia de 1 minuto (valor efectivo), 75kV/85kV (puerto de aislamiento) para el voltaje de soporte de impulso de rayo (valor máximo) y 2000 V para la frecuencia de potencia de la potencia del circuito de control auxiliar.

Además, la corriente principal con clasificación del bus es 630A o 1250A. La corriente de soporte de corto tiempo a corto plazo (4s) puede alcanzar 20ka, 25ka o 31.5ka, y la corriente de soporte máximo nominal es 50ka, 63ka o 80ka. La corriente de ruptura del circuito nominal del equipo es 63ka u 80ka, y su corriente de cierre de circuito nominal es 20ka, 25ka o 31.5ka. El voltaje nominal del circuito auxiliar admite AC/DC 110V o 220V. El nivel de protección es IP2X cuando la puerta de la sala del interruptor del circuito está abierta o la sala de aislamiento está expuesta.

Características estructurales
