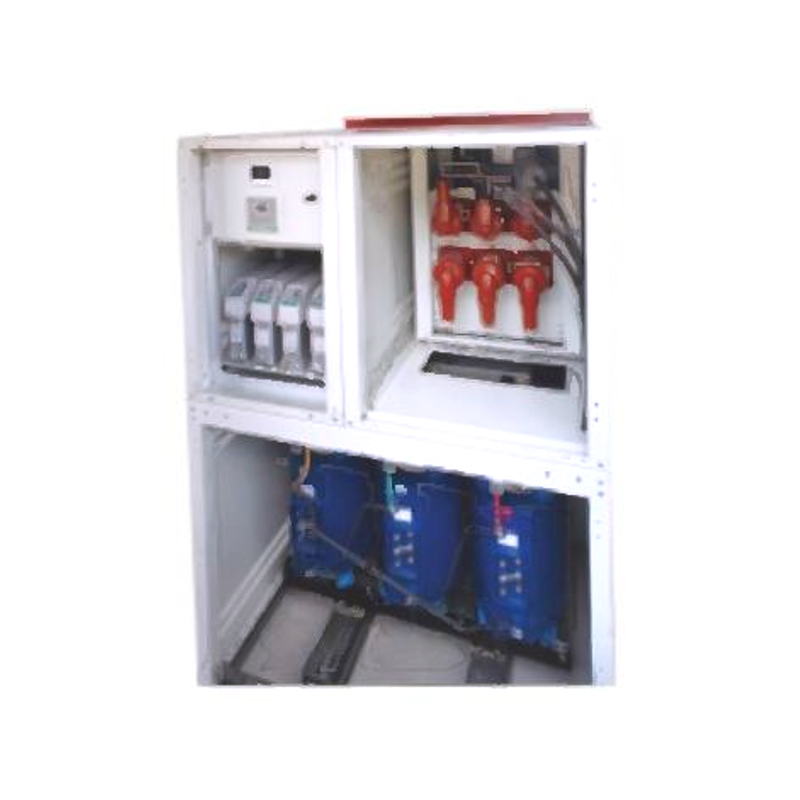

La estructura principal del producto se divide en tres secciones independientes: la sala de interruptor de alto voltaje, la sala del transformador y la sala de bajo voltaje, lo que permite el transporte separado para simplificar la logística y la implementación en el sitio. El lado de alto voltaje incorpora un interruptor de carga retirable con aislamiento sólido, proporcionando un punto de desconexión de aislamiento claramente visible y facilitando significativamente el reemplazo y el mantenimiento del fusible. Para la unidad de alto voltaje, el producto tiene un voltaje nominal de 12kV y una frecuencia nominal de 50Hz. Su voltaje de potencia de potencia nominal de voltaje de fase a fase/terreno es 42/48kV, y el impulso de rayo nominal de voltaje de fase a fase/terreno es 75/85kV. La corriente nominal es 630A, con una corriente de soporte de corto tiempo a corto plazo de 20Ka (durante 3 segundos), y una corriente de soporte máximo nominal de 50ka.
La sección Transformador utiliza un transformador de tipo seco de resina epoxi totalmente aislado, asegurando una operación estable y segura. Ofrece un rango de capacidad nominal de 100kVA a 400kVA con una relación de voltaje nominal de 10/0.4kV y rangos de grifos de ± 2 × 2.5% o ± 5%. Los grupos de conexión se pueden seleccionar como d, yn11 o y, yn0.

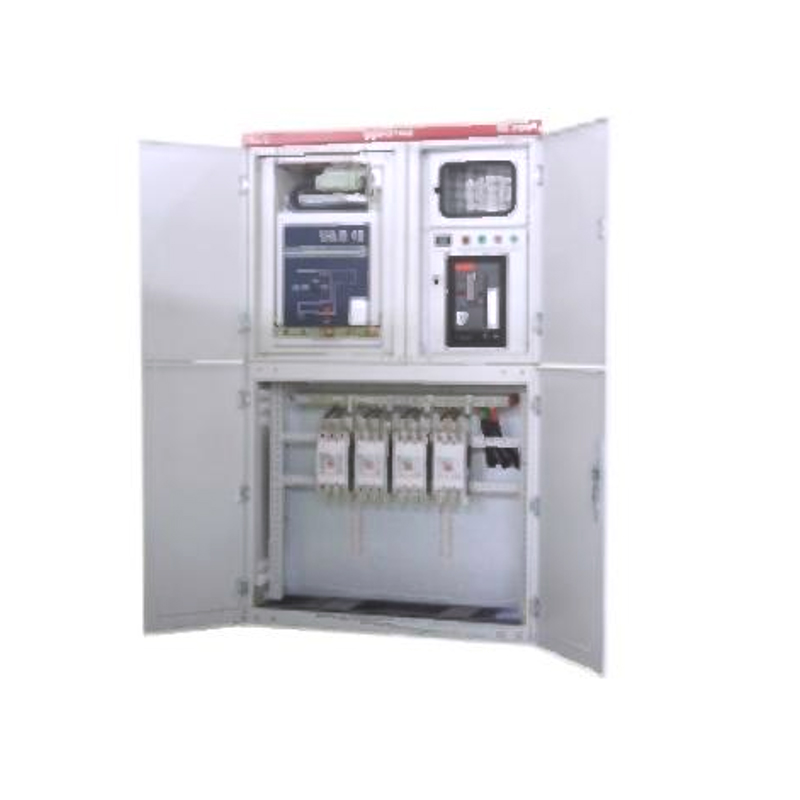

El lado de bajo voltaje está equipado con nuevos interruptores de circuitos caracterizados por su pequeño tamaño, alta capacidad de ruptura y operación sin ARC, lo que garantiza una distribución de energía confiable. La unidad de bajo voltaje tiene un voltaje nominal de 400V. La corriente nominal del circuito principal varía de 100A a 1000A, mientras que los circuitos de retroalimentación varían de 50A a 630A, lo que respalda de 3 a 4 circuitos de retroalimentación. Además, el producto integra un nuevo dispositivo de compensación de potencia reactiva inteligente, que ofrece una capacidad de compensación de 30kvar a 120kVar.
Con respecto al recinto, el equipo está diseñado para la colocación directa en interiores y posee un nivel de protección IP32. Sus dimensiones generales son compactas, con mediciones máximas de ≤1350 mm de ancho, ≤1400 mm de profundidad y ≤2200 mm de altura. Estos atributos garantizan colectivamente la adaptabilidad del producto y el rendimiento confiable en diversos entornos interiores.
