Esta serie de SwitchGear se adhiere estrictamente a los requisitos de estándares como GB/T1102, GB3906 y DL404. Una característica de diseño significativa es su función integral de entrelazamiento de "cinco prevención", que evita efectivamente errores operativos, asegurando así la seguridad y confiabilidad de la operación del equipo. El tipo de conmutación de tipo Kyn61a-40.5 representa una actualización optimizada del Kyn61. Mientras se mantiene el mismo espaciado de fase, ha experimentado mejoras integrales en el tamaño del gabinete, el diseño estructural, el diseño de aislamiento y el diseño entrelazado, logrando la miniaturización con dimensiones reducidas en 200 mm de longitud, ancho y altura en comparación con el Kyn61.
Con respecto a sus especificaciones técnicas, la aparición de la serie Kyn61-40.5 presenta una corriente de barra colectiva principal con clasificación de la barra colectiva que varía de 1250a a 2000a, y las corrientes de la barra colectora de sucursal de 630a, 1250a y 1600a. Su nivel de aislamiento nominal es robusto, con un voltaje de resistencia de potencia de 1 minuto (valor efectivo) de 95 kV de fase a fase y para tierra, y 115kV en la ruptura de aislamiento primario; El voltaje de resistencia del impulso del rayo (valor máximo) alcanza la fase a fase de 185 kV y a tierra, y 215 kV en la ruptura de aislamiento primario. El circuito de control auxiliar soporta 2000V durante 1 minuto. Además, la corriente de ruptura de cortocircuito nominal es de 25ka o 31.5ka, la corriente de creación de cortocircuitos nominal (pico) puede ser de 63ka u 80ka, y cuenta con una corriente de resistencia a corto plazo de 4 segundos de 25Ka o 31.5ka. El nivel de protección del recinto es IP4X externamente e IP2X entre los compartimentos o cuando la puerta del compartimento del interruptor del circuito está abierta. Las dimensiones típicas para el Kyn61a son 1200 × 2600 × 2400 mm, mientras que el Kyn61 mide 1400 × 2800 × 2600 mm, con un peso de aproximadamente 2300 kg.

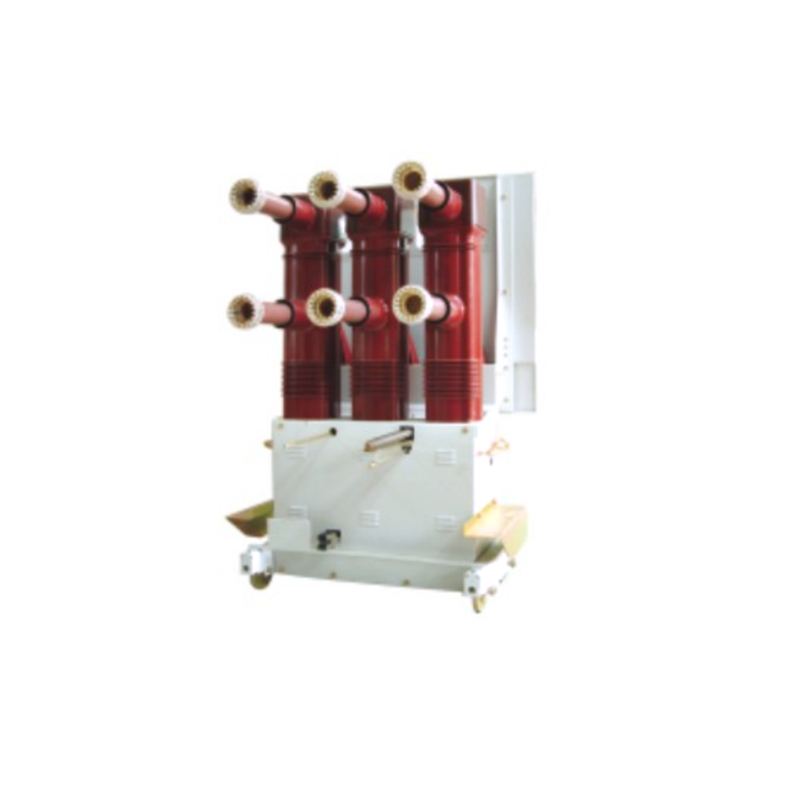

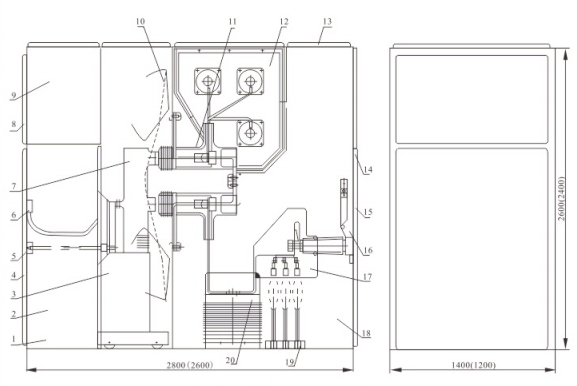

La estructura interna de la tabla de interruptores está diseñada con precisión, incorporando varios componentes críticos. Estos incluyen el gabinete en sí, el compartimento de la carretilla de mano, la carretilla de mano extraíble, la puerta del compartimento de mano, un tornillo de plomo y un mecanismo de propulsión de tuercas y enchufes secundarios. Además, alberga los interruptores de circuitos de la serie Zn □/ST-40.5, una puerta de relé e instrumentos, compartimento de relé e instrumentos, persianas, cajas de contacto, el compartimento principal de la barra de colas, un dispositivo de alivio de presión, placas de cubierta superior e inferior trasera, un interruptor de conexión a tierra, particiones, un compartimento de cable, pistas de cables y transformadores de corriente, todo contribuyendo a la funcionalidad de los equipos y un cambio de conexión a tierra.
