Transformador de caja subterránea preinstalada

El transformador de caja subterránea preinstalada de la serie YBD-12 es una nueva generación de equipos de energía completo, compuesto principalmente de dos piezas integrales: un transformador subterráneo y una caja de interruptores al aire libre tipo caja de luz publicitaria. Esta estructura híbrida integra hábilmente la infraestructura de energía con paisajes urbanos, con el objetivo de cumplir con los requisitos cada vez más estrictos para equipos de energía en la planificación urbana, las carreteras y la construcción de instalaciones públicas.
El transformador subterráneo, una nueva unidad de subestación compacta, integra el transformador, el interruptor de carga de alto voltaje y se fusiona en un solo conjunto. Se instala en un pozo subterráneo, por lo tanto, no ocupa espacio superficial y, en particular, es capaz de sumergirse en el agua por un período de tiempo, lo que demuestra una adaptabilidad ambiental excepcional. Su voltaje nominal incluye alto voltaje de 6/10 kV y bajo voltaje de 0.4kV, con un rango de capacidad de 30kVA a 1000kVA. Ofrece opciones para núcleos de acero de silicio de la serie S11 o núcleos de aleación amorfos de la serie S15 para cumplir con los diferentes requisitos de pérdida. El componente subterráneo presenta un nivel de protección de recinto de IP68, asegurando una operación confiable incluso en condiciones duras.
Por el contrario, la caja de luz publicitaria tipo Switchgar al aire libre combina ingeniosamente las funcionalidades de las vallas publicitarias y la aparición al aire libre, instalada sobre el suelo. Su interior alberga el gabinete de distribución de alto y bajo voltaje al aire libre, mientras que sus dos lados están diseñados como cajas de luz publicitarias con efectos visuales. Este diseño transforma las instalaciones de potencia de meras unidades funcionales en partes integrales del paisaje urbano. El segmento de la tabla de interruptores de alto voltaje se clasifica a 12 kV, con una corriente nominal de 630A, y cuenta con una corriente de resistencia a corto plazo de 20Ka/2s y una corriente de soporte máximo nominal de 50Ka. Su voltaje de soporte de frecuencia de potencia a tierra/interrupción es de 42/48 kV (1 min), y el voltaje de la resistencia del impulso de rayos es de 75/85kV. El interruptor de bajo voltaje funciona a un voltaje nominal de 400V, con corrientes principales en la carretera que van desde 100A a 2000a, y las corrientes de resistencia a corto plazo de hasta 15ka o 30ka, ambas con un nivel de protección IP34.
Una ventaja clave de este producto es su adhesión a los principios de diseño ecológico urbano. A través de su instalación miniaturizada y subterránea, salva significativamente el área de tierra y mejora efectivamente la estética del medio ambiente circundante. Es particularmente adecuado para ubicaciones con altas demandas sobre el espacio y el paisaje, como arterias de tráfico urbano, áreas residenciales, aeropuertos, estaciones y carreteras, y está listo para convertirse en una tendencia líder en la transformación de la red de distribución urbana. Para la instalación, proporcionamos pautas para predigir el suelo y compactar la base, recomendando placas o pernos de acero previos a la incrustación para asegurar la unidad. Después de la instalación, el suelo se rellena y el césped se puede plantar, integrando aún más la unidad sin problemas en sus alrededores.

Datos técnicos

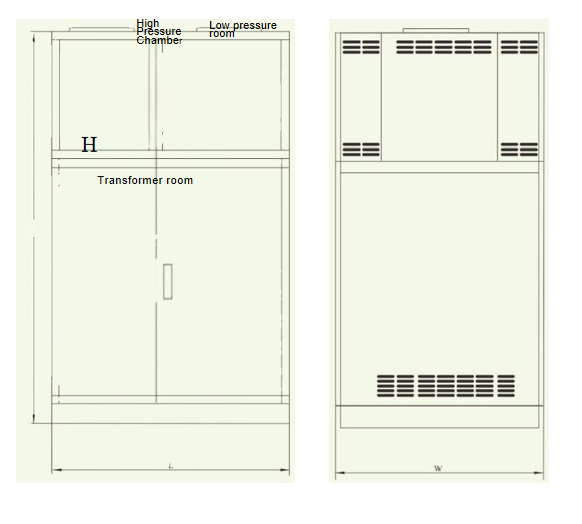

Diagrama de estructura de apariencia
