El interruptor logra un volumen compacto, comparable tanto a las unidades principales de anillo de vacío y SF6. Su diseño resuelve efectivamente los desafíos y peligros prácticos asociados con el reemplazo de fusibles en pequeños gabinetes, mejorando significativamente la conveniencia de seguridad operativa y mantenimiento.

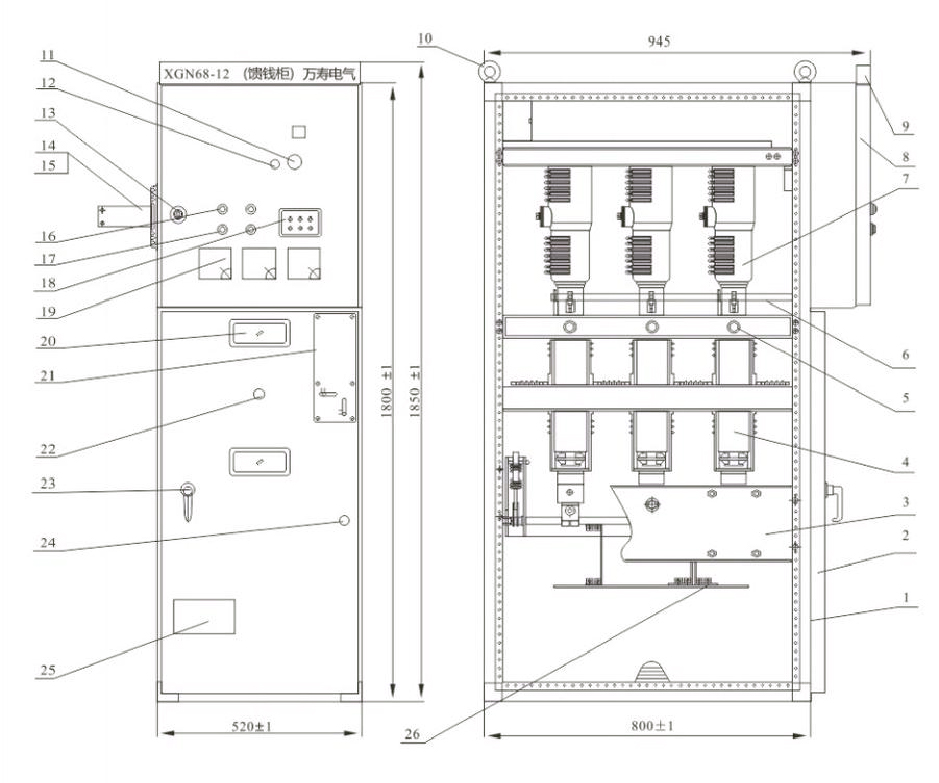

El XGN68-12 demuestra una fuerte practicidad y un alto nivel de protección. En particular, actualmente es el gabinete de red de anillos de vacío más pequeño de China. Dependiendo de los requisitos específicos, el equipo se puede configurar de manera flexible con interruptores de carga y interruptores de circuito de vacío.
Con respecto a los parámetros técnicos, el XGN68-12 tiene un voltaje nominal de 12kV, una corriente de barra colectiva principal de 630A y una frecuencia nominal de 50Hz. Cuenta con un circuito principal de cortocircuito que rompió la corriente nominal de 20Ka y una corriente nominal de cierre de cortocircuito de 50Ka, con una corriente de soporte dinámico nominal (valor máximo) de 50Ka. La vida mecánica de esta tabla de interruptores es de 10,000 operaciones, y la frecuencia de apertura y cierre del interruptor del circuito también es 10,000 veces. Su voltaje de resistencia de frecuencia de potencia de 1 minuto (fase a fase, al punto de ruptura de tierra/aislado) es de 42/48kV, y el voltaje de resistencia del impulso de rayos dentro del gabinete (valor máximo) es 75/85kV (fase a fase, al punto de ruptura de tierra fundamental/aislado). El voltaje de soporte de frecuencia de potencia del circuito secundario es de 2000v.
