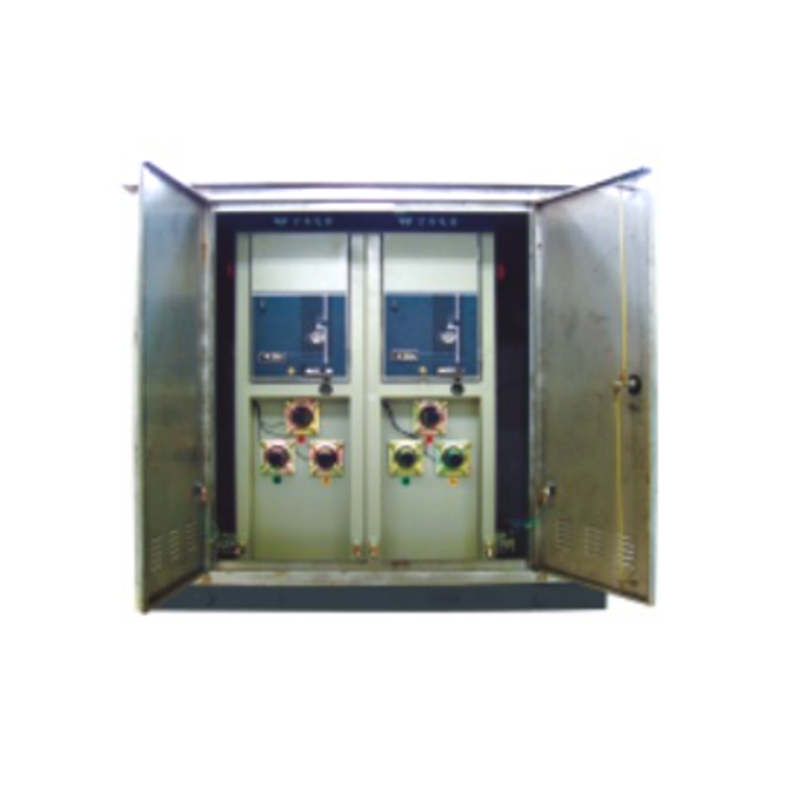

Caja de rama de cable de alto voltaje

Las cajas de ramas de cable de alto voltaje están específicamente diseñadas para abordar el desafío de numerosas líneas de ramas en proyectos de cable de red de distribución de 10 kV, que ofrece una solución de cableado económica, confiable y fácil de mantener que reduce significativamente las tasas de falla de línea. Estos dispositivos cuentan con características totalmente aisladas y totalmente selladas, asegurando la confiabilidad y seguridad operativa.

Nuestra serie de productos de caja de rama de cable admite configuraciones flexibles de línea de entrada y salida, capaces de realizar hasta 6 ramas. Están diseñados para ser anti-inundantes, antifivir, anticorrosión y resistentes a la condensación y las heladas, asegurando un funcionamiento estable en varios entornos hostiles. Los productos están equipados con enchufes de cable de goma de silicona completamente cerrados y ofrecen mangas de tres dedos opcionales de retroceso en frío o tubos de aislamiento de encogimiento frío. Además, el espacio de la sucursal está reservado dentro del recinto para futuras necesidades de expansión.

En términos de parámetros técnicos, las cajas de rama de cable de alto voltaje tienen un voltaje nominal de 15kV, un voltaje máximo de fase a fase de 14.4kV y un voltaje máximo en relación con el suelo de 8.3kV. Su voltaje de soporte de frecuencia de potencia de 1 minuto alcanza 42 kV y voltaje de soporte de CC de 15 minutos es de 53 kV, el voltaje de soporte de impulso de rayos es de 105 kV, y el voltaje de inicio de corona mínima es de 11 kV.

Dependiendo de la corriente nominal, el producto está disponible con parámetros de bucle 200a y 600A. Específicamente, el bucle 200a tiene una corriente de soporte de corto tiempo a corto plazo de 16ka durante 1 segundo o 3.5ka durante 3 segundos, mientras que el bucle 600A tiene una potencia de 50ka durante 0.3 segundos o 27ka durante 4 segundos. La descarga parcial del dispositivo es ≤10pc/13kV, la resistencia al bucle es ≤40μΩ y el nivel de protección del recinto es IP33.

Como el equipo preferido para los proyectos de cable de red de distribución, las combinaciones de conexión simples y flexibles de estas cajas de cable les permiten reemplazar los gabinetes de red de anillos en ciertas situaciones. Incluso pueden ser enterrados bajo tierra o inmersos en agua, ahorrando efectivamente la inversión en equipos y cables, y mejorando significativamente la confiabilidad del suministro de energía. Los productos se utilizan ampliamente en centros comerciales, parques industriales y áreas urbanas densamente pobladas.

Descripción del Producto

• Totalmente encerrado, totalmente aislado, totalmente protegido.
• Las líneas de entrada y salida flexibles, se pueden realizar 6 ramas.
• Anti-inundación, antifivido, anticorrosión.
• Anti-condensación y helada.
• Equipado con enchufe de cable de goma de silicona completamente cerrado.
• Opcional: Manga de tres dedos en frío de tres dedos/tubo de aislamiento de aislamiento encogido frío.
• Espacio de ramas de reserva para la posterior expansión y aumento de la capacidad de potencia.
