Unidad principal de anillo de aislamiento de gas ecológico

La unidad principal de anillo de aislamiento de gas ecológicamente amigable con la serie AGI-12 es una punta de interruptor de la unidad principal de anillo verde, verde e inteligente, desarrollado independientemente por nuestra compañía con la introducción de conceptos avanzados de diseño inteligente inteligente ambientalmente amigable de Alemania. La unidad principal de anillo de gas de GAS respetuosa con el medio ambiente sella el circuito principal principal en una caja de gas que utiliza tecnología de soldadura de robot avanzada y sufre una estricta detección de fugas de espectrometría de masas de helio, utiliza gas ecológico con el medio ambiente como medio aislante, utiliza un ascenso de vacío maduro y confiable que se extingue a las cámaras de extinción y el cambio de operación y el mantenimiento de lo que está de manera segura y lo que tiene un cambio de operación de manera segura de manera segura. La unidad principal de anillo de aislamiento de gas de GAS AGI-12 es adecuada para líneas de fuente de alimentación de 12 kV o suministro de alimentación de radiación dual.

Obtener una cotización

PREV：Agarra de interruptores de metal con actavilos de CA armado de 40.5kV NEXT：Agarra de interruptores de metal con montaje de metal montado en el centro miniaturizado

Descripción
Parámetro

La red de anillos de aislamiento de gas ecológicamente amigable con el medio ambiente AGI-12 es una apartamento de red de anillo inteligente verde y completamente aislado desarrollado independientemente con un concepto de diseño inteligente. El gabinete de red de anillos de aislamiento de gases AGI-12 de la serie AGI-12 tiene las características del aislamiento completo, la vida larga, libre de mantenimiento, la ocupación del espacio pequeño, la seguridad y la confiabilidad, y sin impacto ambiental. Se utiliza ampliamente en redes de anillos industriales y civiles y suministro de energía terminal. Es particularmente adecuado para pequeñas estaciones de distribución secundaria, apartamentos, empresas industriales y mineras, aeropuertos, ferrocarriles, áreas comerciales, edificios de gran altura, carreteras, subterráneos, túneles y otros campos. Especialmente en entornos especiales como mesetas, humedad, frialdad y áreas bajas.

El lanzamiento de la serie AGI-12 de Switchar de la unidad principal de anillo de gas con el medio ambiente satisface verdaderamente y satisface completamente las necesidades de los clientes, como la Corporación Estatal Grid de China y China Southern Power Grid Corporation para gabinetes de unidades principales de anillo ambientalmente amigables con el medio ambiente.

Entorno operativo

■ Altitud: no más de 2000 metros (si la altitud de instalación excede los 2000 m, comuníquese con nuestra empresa).

■ Temperatura ambiental: temperatura máxima 50 ℃, temperatura mínima -45 ℃, 24 h promedio

La temperatura no excede los 35 ℃.

■ Humedad ambiental: la humedad relativa promedio de 24 h no excede el 95%, la humedad relativa promedio mensual no excede el 90%.

■ Entorno de instalación: no hay gas explosivo y corrosivo en el aire circundante, y no existe una vibración severa y

Choque en el sitio de instalación.

■ Intensidad sísmica: 8

Características técnicas

■ La caja de gas soldada con láser garantiza 30 años de mantenimiento.

■ Completamente aislado y completamente sellado, sin piezas vivas expuestas.

■ El gas ecológico se usa como protección, que es verde y ecológico y no afecta el medio ambiente.

■ El descongelador de tres posiciones tiene una ruptura visible, y la inspección y el mantenimiento son seguros y confiables.

■ El interruptor de conexión a tierra se cierra rápidamente y tiene la capacidad de cerrar.

■ El diseño de presión micro positiva aún puede funcionar de manera segura bajo presión de calibre cero.

■ El uso de materiales reciclables ecológicos reduce el impacto en el medio ambiente.

■ Tiene un bloqueo mecánico completo, que es fácil de operar y seguro de usar.

■ El diseño modular hace que el empalme de la barra colectora sea segura y conveniente.

■ La integración y la inteligencia satisfacen completamente las necesidades de la automatización de la distribución.

Normas de referencia

■ GB/T 3906 3.6KV ~ 40.5KV AC Metal SwitchGear y Equipo de control

■ GB/T 11022 Requisitos técnicos comunes para los estándares de equipo de interruptores de alto voltaje y control

■ GB 1984 interruptores de circuito de CA de alto voltaje

■ GB/T 3804 3.6KV ~ 40.5KV cargas de CA de alto voltaje

■ GB 1985 Desconnectores de CA de alto voltaje e interruptores de puesta a tierra

■ GB 3309 PRUEBAS MECÁNICAS DE AGUA DE SECWORTA DE ALTA DEL ALTA A LA TEMPERATURA ALTA

■ DL/T 404 3.6KV ~ 40.5KV AC Metal-encerrado en metal y equipo de control

■ DL/T 402 Condiciones técnicas para ordenar disyuntores de CA de alto voltaje

■ DL/T 486 Disconnectores de CA de alto voltaje e interruptores de conexión a tierra

■ DL/T 593 Requisitos técnicos comunes para los estándares de equipos de interruptores de alto voltaje y control

■ GB/T 4208 Grado de protección del recinto (código IP)

Para obtener más información, haga clic aquí para descargar el PDF

Los principales parámetros de rendimiento

Artículo		Unidad	Parámetro
Voltaje nominal		KV	12
Voltaje con frecuencia de potencia nominal (fase a fase y fase a tierra)		KV	42
Voltaje de resistencia de frecuencia de potencia nominal (puerto)		KV	48
Voltaje de soporte de impulso de rayo nominal (fase a fase y fase a tierra)		KV	75
Voltaje de soporte de impulso de rayo nominal (descanso)		KV	85
Corriente con calificación de autobuses		A	630、1250
Parámetros del interruptor del circuito	Corriente nominal	A	630、1250
	Corriente de resistencia a corto plazo
		KA/S	20、25/4
	Corriente de ruptura de cortocircuito con calificación
		KV	20、25
	Corriente de soporte máximo nominal
		ka	50、63
	Corriente de cierre de cortocircuito con calificación
		ka	50、63
Parámetros del interruptor de aislamiento de tres posiciones	Corriente nominal	A	630、1250
	Corriente de resistencia a corto plazo	KA/S	20、25/4
	Corriente de soporte máximo nominal	ka	50、63
Parámetros del interruptor de carga	Corriente nominal	A	630、1250
	Corriente de resistencia a corto plazo	KA/S	20、25/4
	Corriente de soporte máximo nominal	ka	50、63
Vida mecánica	Circuito	Tiempo	10000
	Interruptor de aislamiento		5000
	Interruptor de puesta a tierra		5000
Resistencia de bucle	Gabinete de disyuntor	μΩ	150
Secuencia de operación nominal del disyuntor			O-0.3s--Co-180-Co
Presión de llenado nominal (presión de medidor a 20 ℃)		MPA	≤0.02
Presión funcional mínima (presión de medidor a 20 ℃)		MPA	0
Tasa de fuga anual		%/Año	≤0.01
Nivel de protección			Box IP67, gabinete IP4x

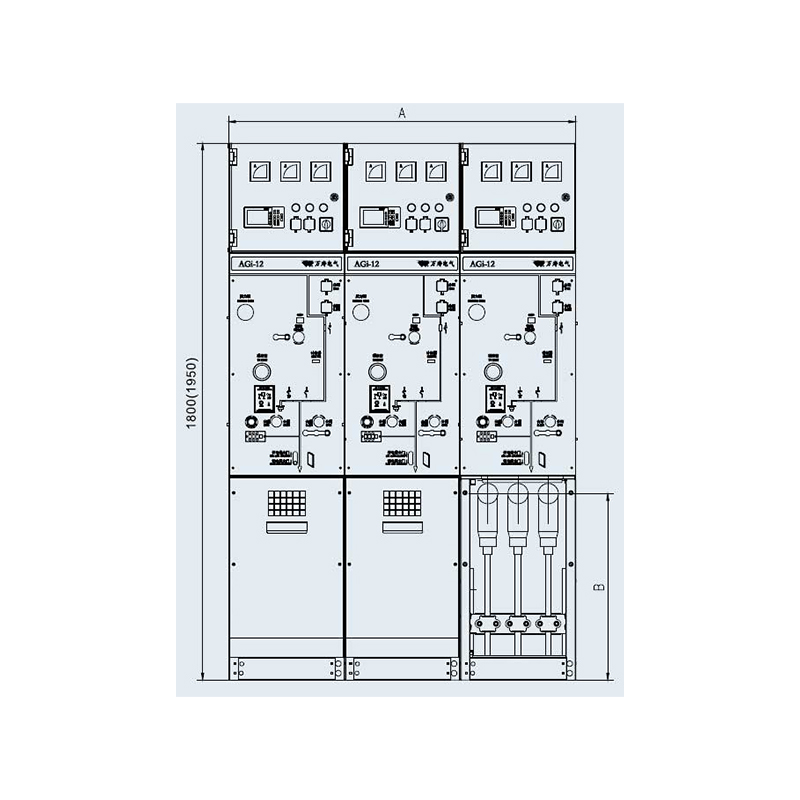

Dimensiones (ancho × profundidad × altura)		mm	420 × 850 × 1800 （1950）

Nota: Para la barra colectora de extensión lateral, la altura del gabinete es de 1800 mm; Para la barra colectora de extensión superior, la altura del gabinete es de 1950 mm.

Para obtener más información, haga clic aquí para descargar el PDF
