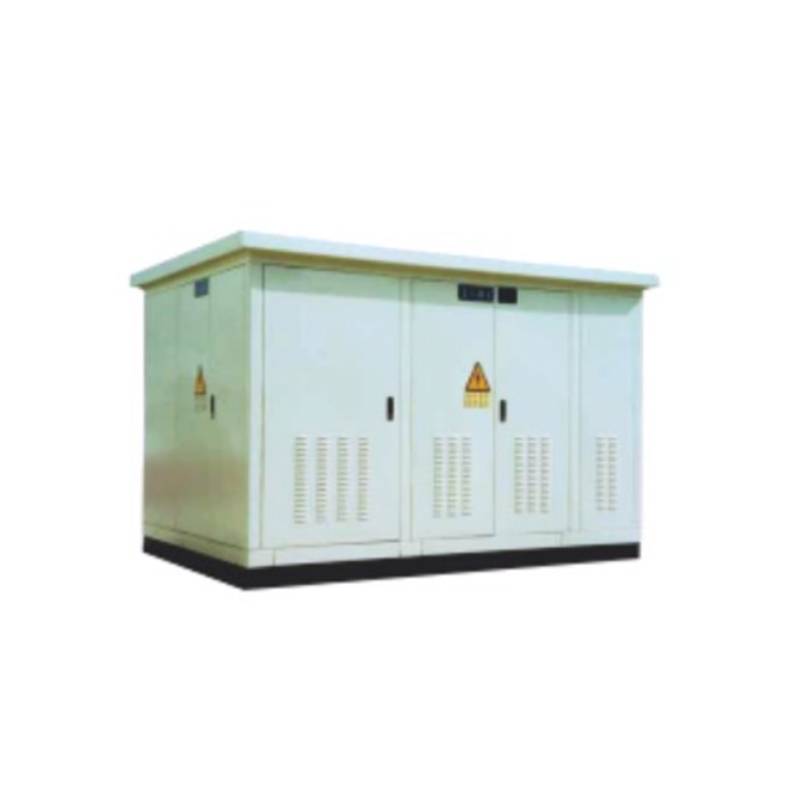

Subestaciones prefabricadas de tipo de caja europea

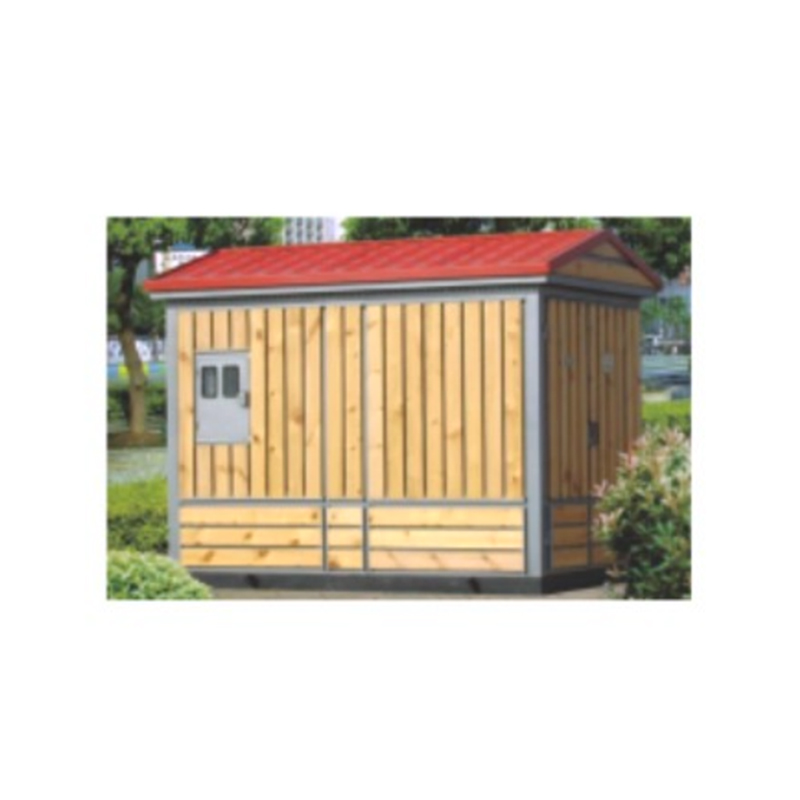

Para la estructura del gabinete, ofrecemos diversas opciones para la cáscara de caja, incluidos materiales no metálicos respetuosos con el medio ambiente, tableros compuestos, tablas de aleación de aluminio a prueba de óxido y tablas recubiertas de aluminio-zinc con granos de madera de IMITICIÓN PVC, garantizando la adaptabilidad y el atractivo estético en varios entornos. Una característica notable es su tamaño compacto, que requiere una ocupación mínima de la tierra, y posee una hermosa apariencia que combina armoniosamente con sus alrededores.

Estas subestaciones prefabricadas cuentan con una fuerte integridad y un corto período de instalación, lo que permite una implementación rápida. En funcionamiento, demuestran un rendimiento seguro y confiable, junto con un mantenimiento conveniente. Estas ventajas combinadas contribuyen a beneficios económicos y sociales relativamente altos.

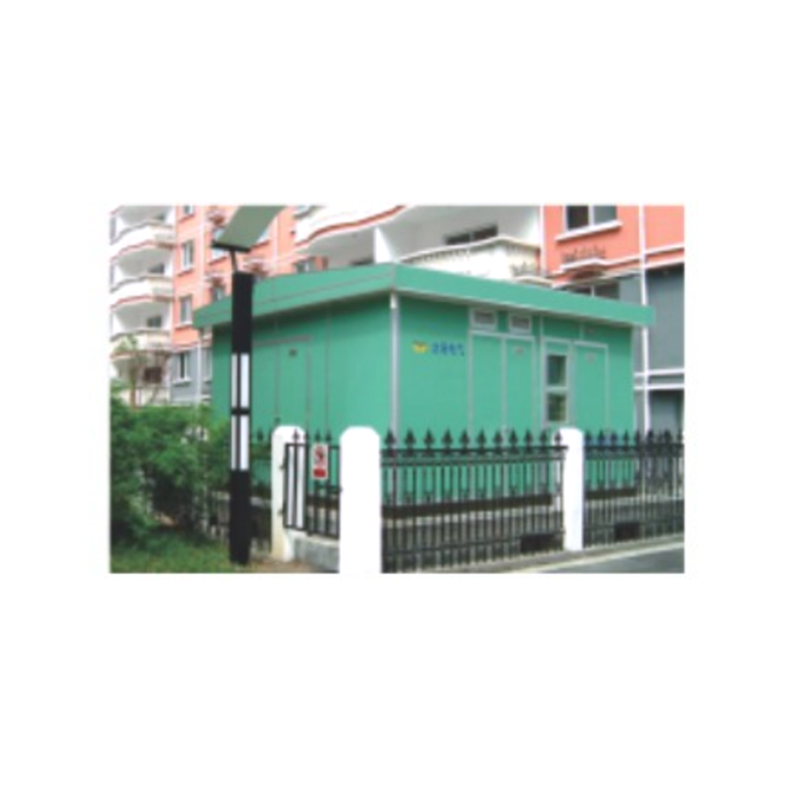

Las subestaciones prefabricadas de la serie ZBW (YBM) -12, 24, 40.5 son ampliamente aplicables, con un rango de voltaje nominal de 10-35kV y una capacidad nominal de 50-2500kVA. Se utilizan ampliamente en edificios, áreas residenciales, fábricas y minas, municipios, hoteles, hospitales, parques y varias instalaciones temporales para necesidades de suministro de energía.

Voltaje nominal:

Lado de alto voltaje: 7.2kv, 12kv, 24kv, 40.5 kV

Lado de bajo voltaje: 0.4/0.23 kV, 0.66/0.4kV

Capacidad nominal: 12 kV, 24 kV: 50, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 kva

40.5kv: 1000, 1250, 1600, 2000, 2500 kva

Frecuencia nominal: 50Hz

Corriente de resistencia a corto plazo:

Agua de interruptores de alto voltaje:

12kV-24kV 12.5ka (4s), 20ka (2s)

40.5kV depende del equipo utilizado en la toma de interruptores de bajo voltaje: 0.4/0.23kV, 0.66/0.4kV

200-400 KVA 15Ka (1S) 400-800 KVA 30KA (L1S)

1000 kVA y arriba depende del equipo utilizado

Corriente de soporte máximo con calificación:

Agua de interruptores de alto voltaje:

12kv: 31.5ka, 50ka

40.5kV: depende del equipo utilizado

Agua de interruptores de bajo voltaje:

200-400 kva 30ka

400-800 kva 63ka

1000 kVA y arriba depende del equipo utilizado

Corriente de cierre nominal:

12kV, 24kv 31.5ka, 50ka

40.5kV depende del equipo utilizado

Nivel de aislamiento nominal:

1 minuto de voltaje de resistencia de frecuencia de potencia:

0.4kV 2kV

12 kV 42 kV a tierra, fase a fase, 48 kV en el descanso

24 kV 65 kV a tierra, fase a fase, 79 kV en el descanso

40.5 kV 95 kV a tierra, fase a fase, 115 kV en el descanso

Transformador: 35 kV

Voltaje de soporte de impulso de rayo

12 kV 75 kV a tierra, fase a fase, 85 kV en el descanso

24 kV 125 kV a tierra, fase a fase, 145 kV en el descanso

40.5 kV 185 kV a tierra, fase a fase, 215 kV al descanso
