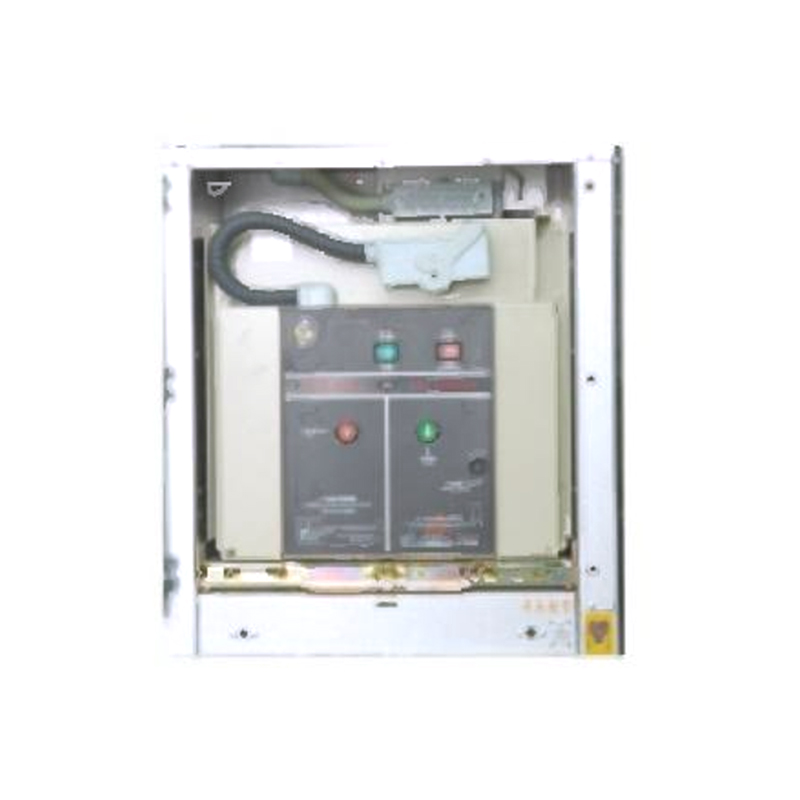

Esta tabla de interruptores presenta una estructura ensamblada, conectada de forma segura por pernos de alta resistencia y tuercas de remaches. Para garantizar la seguridad operativa, el interruptor principal, la carretilla de mano y el interruptor de conexión a tierra se integran con un mecanismo de enclavamiento mecánico obligatorio, proporcionando una función integral de entrelazamiento de "cinco prevención". El equipo está equipado con interruptores de circuito de vacío de CA de alto voltaje de alto rendimiento de alto rendimiento y interruptores de circuito de vacío de alto voltaje para interrupciones y operaciones de cierre confiables.
En términos de diseño eléctrico, el circuito secundario de Kyn28a-24 está equipado con componentes de control y protección avanzados y confiables. Las barras colectivas están aisladas utilizando materiales con frascos de calor o métodos de aislamiento recubiertos de epoxi, incorporando una forma de electrodo optimizada. Este diseño contribuye a que la carga de conmutación sea tecnológicamente avanzada, estable, estructuralmente racional, fácil de usar y sea segura y confiable como un dispositivo de distribución de potencia.
Los parámetros técnicos clave del producto incluyen un voltaje nominal de 24kV y una frecuencia nominal de 50/60Hz. Su nivel de aislamiento nominal presenta un voltaje de resistencia de frecuencia de potencia de 1 minuto (valor efectivo) de 65 kV de fase a fase y relativo a tierra, y 79 kV en la ruptura de aislamiento; El voltaje de resistencia del impulso de rayos (valor máximo) es de 125 kV y 145 kV en la ruptura de aislamiento; El circuito de control auxiliar tiene un voltaje de resistencia de frecuencia de potencia de 1 minuto de 2000V. El rango de corriente nominal es integral, incluyendo 630A, 1250A, 1600A, 2000a, 2500A y 3150A. La corriente de soporte de corto tiempo a corto plazo (4s) es 20ka, 25ka o 31.5ka, y la corriente de soporte máximo nominal es 50ka, 63ka o 80ka. El voltaje nominal del circuito auxiliar es DC o AC 110/220V.

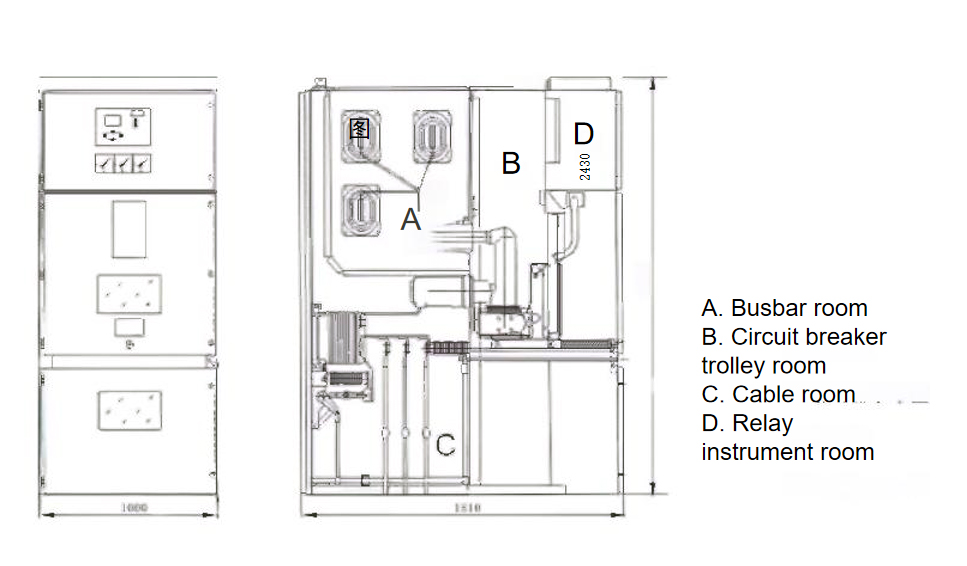

El nivel de protección del recinto es IP4X, que se reduce a IP2X cuando la puerta del interruptor de circuito está abierta o entre compartimentos. Sus dimensiones (ancho × profundidad × altura) son 1000 × 1810 × 2430 mm, con un peso que varía de 840 kg a 1440 kg. Internamente, la aparición se divide en compartimentos clave, incluida la sala de la barra colectiva, la sala del tranvía del interruptor de circuito, la sala de cables y la sala de instrumentos de relé.
