Tipo de caja IP2X CACHA CATO CORREDE CATO METAL STIFTAW AGAR

Nos gustaría introducir el interruptor de interrupción de metal de CA fijo de CA de tipo XGN66A-12, una nueva generación de productos eléctricos completos de alto voltaje diseñados y desarrollados meticulosamente y desarrollado por nuestra empresa. Este equipo tiene como objetivo abordar los desafíos de las altas tasas de accidentes y los grandes volúmenes comúnmente asociados con una apartamento similar en funcionamiento dentro de nuestro país, beneficiándose de la absorción de tecnologías extranjeras avanzadas.

Obtener una cotización

Anterior：Tipo de caja IP3X CACT ACA METAL DE AC METALES CONDURADO Próximo：Pequeña apartamento extraíble modular montada en el centro

Descripción
Parámetro

Este SwitchGear se adhiere estrictamente a una multitud de estándares nacionales e internacionales. Cumple con los requisitos del estándar Nacional GB3906 "3 ~ 35kV AC Metal-Switchgar con algodón" Ministerio de energía eléctrica DL/T404 "Condiciones técnicas para ordenar la carga de interruptores de alto voltaje de CA interior," y el estándar internacional IEC60298 "1KV por encima de 52kV por debajo del interruptor de metal de actavilizado en metal y el equipo de control". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ".". ". Su diseño no solo cumple con las normas de la industria, sino que también demuestra una utilidad práctica excepcional.

El XGN66A-12 se distingue con su volumen de gabinete compacto, que es solo el 50% de la de la aparemadura ordinaria, optimizando efectivamente el espacio de instalación. En términos de rendimiento, cuenta con capacidades de interruptores de circuito y alta confiabilidad. Además, el equipo está equipado con un mecanismo de enclavamiento de "cinco prevención" confiable y directo, que mejora significativamente la seguridad operativa al prevenir efectivamente los errores comunes.

Con respecto a sus principales parámetros técnicos, el XGN66A-12 tiene un voltaje nominal de 12kV y una frecuencia nominal de 50Hz. La corriente principal con clasificación de la barra colectiva se puede seleccionar como 630A o 1000A. El voltaje de resistencia de potencia de potencia de 1 minuto del equipo alcanza 42kV, y su voltaje de soporte de impulso de rayo es de 75 kV. Tanto la corriente de soporte a corto plazo de tiempo a corto plazo para la apertura y el cierre y la corriente de soporte de corto tiempo a corto plazo están disponibles en 20Ka o 31.5ka, mientras que la corriente de soporte máximo nominal y la corriente de ruptura de cortocircuito con calificación puede alcanzar 50Ka u 80ka respectivamente. La protección del recinto

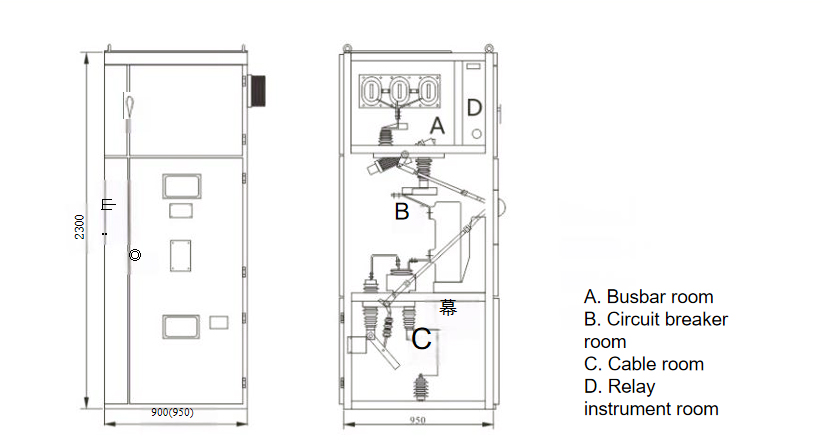

El nivel es IP2X, y sus dimensiones estándar son un ancho de 900 mm o 950 mm, una profundidad de 950 mm y una altura de 2300 mm.

No.	Artículo		Unidad	Parámetro
1	Voltaje nominal		KV	12
2	Voltaje de soporte de frecuencia de potencia durante 1 minuto	Voltaje de soporte de frecuencia de potencia	KV	42
		Voltaje de soporte de impulso de rayo	KV	75
3	Frecuencia nominal		Hz	50
4	Corriente de la barra colectiva principal		A	630	1000
5	Calificación de resistencia a corto plazo para la apertura y el cierre		ka	20	31.5
6	Corriente de resistencia a corto plazo		ka	20	31.5
7	Corriente de soporte máximo nominal		ka	50	80
8	Corriente de ruptura de cortocircuito con calificación		ka	50	80
9	Nivel de protección del recinto			IP2X
10	Dimensiones (ancho × profundidad × altura)		mm	900 × 950 × 2300	950 × 950 × 2300
