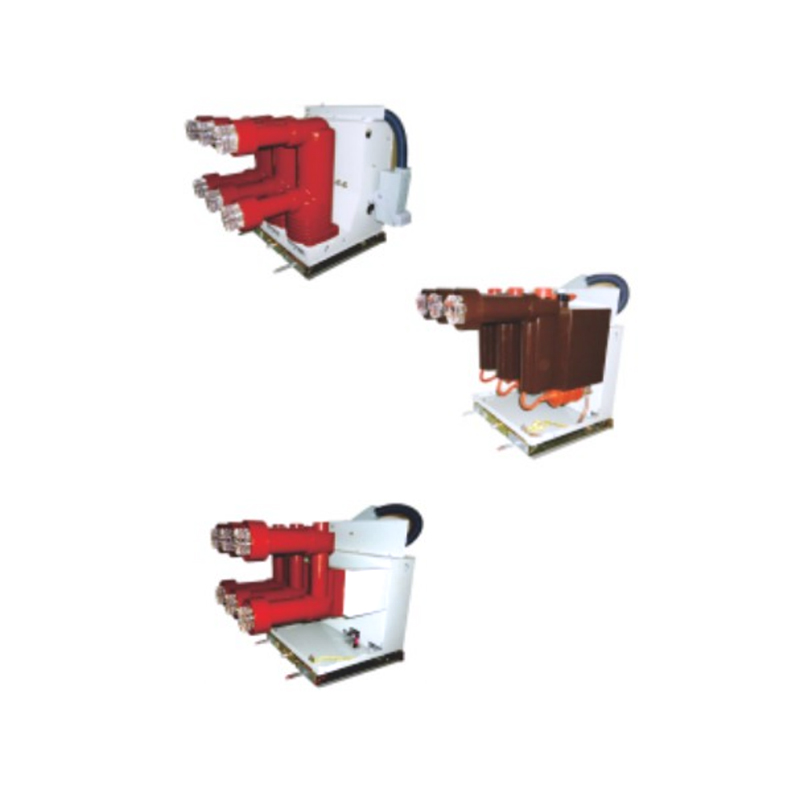

El SwitchGear de la serie VNIGear550 (Kyn99-12) presenta una línea de productos integral, que enriquece enormemente soluciones modulares para los sistemas y mejora la eficiencia del diseño de la aparcería. Su diseño estructural se adhiere al último concepto modular, dividiendo el gabinete en tres módulos principales: el compartimento de potencia, el compartimento de la barra colectiva y el compartimento del cable. Estos módulos se pueden combinar en varias configuraciones para formar diferentes soluciones adaptadas a necesidades de aplicación específicas en el sitio.
Esta serie ofrece múltiples soluciones flexibles para cumplir con los diversos requisitos de los usuarios, asegurando una distribución de energía confiable incluso en entornos operativos duros. El equipo está equipado con un sistema completo de enclavamiento de seguridad mecánica, que evita efectivamente los errores operativos y garantiza un funcionamiento seguro. El desarrollo de la serie VNIGear550 (Kyn99-12) se basa en una amplia experiencia operativa práctica con el interruptor de voltaje medio de nuestras fábricas de conmutadores, incorporando requisitos específicos de los usuarios de varias industrias. Esta combinación de rica experiencia operativa y tecnología innovadora da como resultado una confiabilidad excepcional.
Con respecto a sus principales parámetros técnicos, el Switchgar VNIGear550 (Kyn99-12) tiene un voltaje nominal de 7.2kV y 12kV, con un voltaje operativo nominal correspondiente de 7.2kV y 12kV. Su voltaje de soporte de frecuencia de potencia nominal alcanza 32kV/1 min y 42kV/1min, y el voltaje de soporte de impulso de rayos nominal es de 60 kV y 75kV. La frecuencia nominal es de 50-60Hz, con una corriente de soporte de corto tiempo a corto plazo de hasta 40Ka/4s y una corriente de soporte máximo nominal de hasta 100ka. La corriente principal con calificación de la barra colectiva es 2000A, mientras que las corrientes nomnadas de la barra colectora de sucursal están disponibles en 630A, 1250A, 1600A y 2000A.
El nivel de protección del SwitchGear cumple con los estándares internacionales como IEC60529 y estándares nacionales como GB4208. El nivel de protección de la concha es IP4X, y el nivel interno de protección del circuito principal es IP67, protegiendo efectivamente contra influencias ambientales externas y garantizando la limpieza y seguridad de los componentes internos. El diseño del producto se adhiere a varios estándares internacionales, incluidos IEC60694, IEC62271-100, IEC62271-102, IEC62271-200 y estándares nacionales como GB 3906, GB/T11022, GB 1984, DL/T 404, específicamente que incluyen las condiciones técnicas para la insulción sólida Q/GDW730-2012, lo que garantiza su avance. El color del panel SwitchGear es consistentemente RAL7035.
Nivel de protección
El nivel de protección de la aparición cumple con los estándares IEC60529 y GB4208.
El nivel de protección del cambio de la serie VNIGear550 (Kyn99-12) es:
- El nivel de protección de la carcasa es IP4X
- La protección interna del circuito principal
El nivel es IP67 El color del panel de apartamento es RAL7035 Normas internacionales:
- IEC60694
- IEC62271-100
- IEC62271-102
- IEC62271-200
Normas internacionales:
- GB 3906
- GB/T11022
- GB 1984
- DL/T 404
- Q/GDW730-2012
Condiciones técnicas para aislamiento sólido.
